在電子顯示領域，數碼管作為一種經典、可靠且成本效益高的顯示解決方案，依然廣泛應用于各種儀器儀表、家用電器和工業控制設備中。本文將詳細介紹一款特定型號的數碼管：0.28英寸、1位、共陽極、高亮紅色的10引腳LED顯示器件。

一、核心參數解讀

1. 尺寸與位數："0.28英寸"指的是單個數碼字的高度（對角線長度），屬于中小型尺寸，適合在空間有限但對顯示清晰度有一定要求的場合使用。"1位"表示該器件只能顯示一個數字（0-9）或一個字母（如A, b, C, d, E, F等），是構成多位顯示的基本單元。

1. 極性結構："共陽極"是此類數碼管的一種內部連接方式。這意味著所有發光二極管（LED）段的陽極（正極）在內部連接在一起，形成一個公共陽極（COM）。使用時，公共陽極需要接高電平（如VCC），而需要點亮的字段對應的陰極（負極）則需接低電平（如GND）才能導通發光。共陽極數碼管在驅動邏輯上，通常與微控制器或驅動芯片的“低電平有效”輸出模式相匹配。

1. 光學特性："高亮紅色"指明了其發光顏色和亮度等級。紅色LED具有波長長、穿透力較好的特點，在多種環境光下都易于辨識。"高亮"意味著在同等驅動電流下，其發光強度高于普通標準亮度的數碼管，能在更遠的距離或更明亮的環境中被清晰讀取。

1. 引腳配置："10腳"是這種1位數碼管常見的引腳數量。一個標準的7段數碼管（用于顯示數字）通常需要7個引腳來控制a-g七個字段，再加上一個小數點（DP）引腳，共8段。額外的兩個引腳通常是公共端（對于共陽數碼管，就是公共陽極COM）。這10個引腳的具體排列（例如雙列直插）需要查閱具體產品的數據手冊以獲得準確的引腳定義圖，這對于正確焊接和電路連接至關重要。

二、工作原理與驅動方式

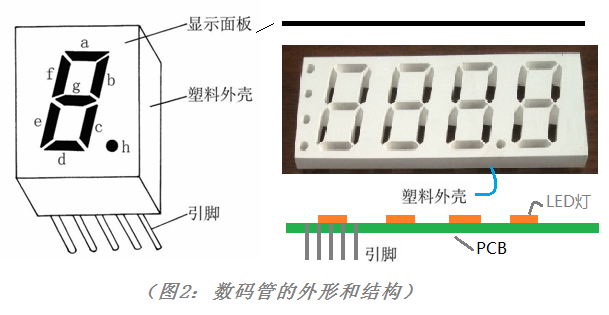

該數碼管內部由多個獨立的紅色LED芯片構成，排列成“8”字形的7個筆段和1個小數點。當公共陽極（COM）被施加正電壓，且某個字段的陰極引腳被拉低到低電平時，電流流經對應的LED，該字段即被點亮。通過控制不同字段陰極的電平，可以組合顯示出各種數字和部分字母。

驅動方式主要有兩種：

• 直接驅動：對于少量數碼管，可以使用微控制器（如單片機）的I/O口直接控制每個字段。由于每個字段需要一定的驅動電流（通常為5-20mA），需確保MCU的I/O口驅動能力足夠，或外接限流電阻。
• 專用芯片驅動：對于多位顯示或為了節省MCU I/O資源，常使用專用的數碼管驅動芯片（如TM16xx系列、MAX7219等）。這些芯片通常具備掃描、亮度調節、譯碼等功能，能大大簡化軟件設計和硬件連接。

三、典型應用場景

得益于其高亮度、長壽命和穩定可靠的特性，這款數碼管非常適合以下應用：

• 小型測試測量設備：如便攜式萬用表、溫度計、轉速表等的數值顯示。
• 家用電器面板：微波爐、電飯煲、熱水器等的時間或狀態顯示。
• 工業控制儀表：顯示壓力、流量、計數等單參數數值。
• DIY電子項目與教育套件：作為入門級顯示模塊，用于學習單片機I/O控制和顯示原理。

四、使用注意事項

1. 限流電阻：必須為每個字段串聯一個限流電阻，以防止過電流損壞LED。電阻值需根據供電電壓、LED的正向壓降（VF，紅色通常為1.8-2.2V）和期望的工作電流計算。
2. 引腳識別：在使用前，務必通過數據手冊或萬用表二極管檔位確認公共端和各字段引腳的對應關系，避免接錯。
3. 散熱與焊接：雖然功耗不大，但在高亮度持續工作時也應注意散熱。焊接時需控制好溫度和時間，避免過熱損壞內部結構。
4. 靜電防護：LED屬于靜電敏感器件，在拿取和焊接時需采取適當?shù)姆漓o電措施。

###

0.28英寸1位共陽高亮紅色10腳數碼管，以其緊湊的尺寸、醒目的顯示效果和成熟的技術，在眾多需要單一數字顯示的場合中扮演著不可替代的角色。理解其參數、工作原理和正確使用方法，是將其成功集成到電子設計中的關鍵。
